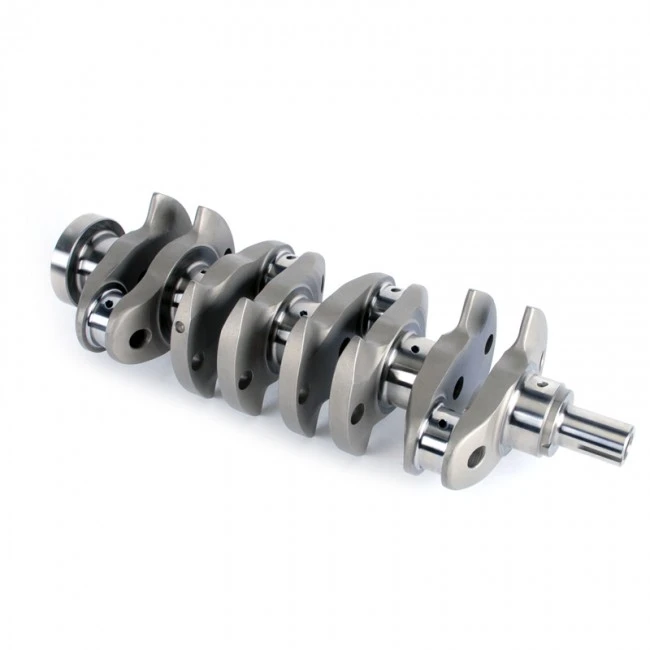

Le vilebrequin est produit en usinant un bloc de billette solide au lieu d'utiliser des moules de coulée. Ce processus maintient la cohérence des matériaux dans tout le corps du vilebrequin et offre un meilleur contrôle sur la géométrie, les dimensions de la course et la disposition du contrepoids.
La structure en billettes convient aux moteurs modifiés, au développement de prototypes et aux projets de moteurs spéciaux nécessitant des configurations de vilebrequin spécifiques.

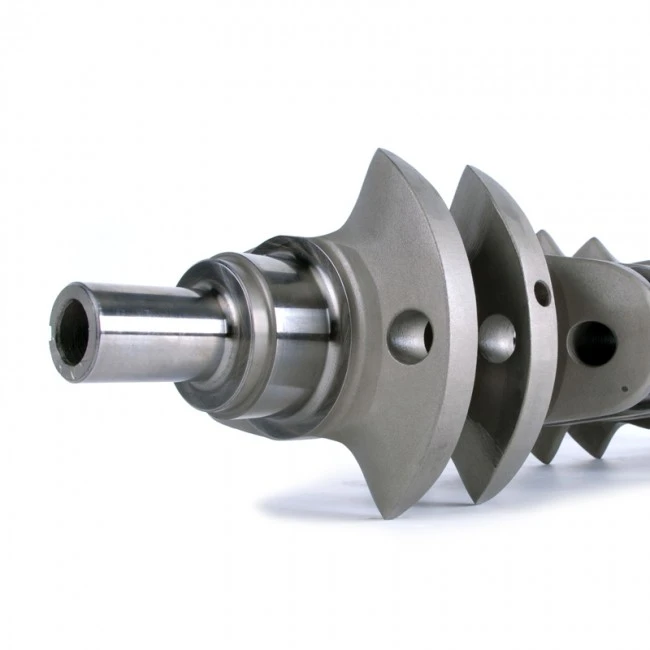

Le profil du contrepoids est développé par usinage CNC pour contrôler la répartition des masses et l'équilibre de rotation.
Par rapport aux méthodes de production de forme fixe, le traitement CNC permet l'enlèvement de matière et l'optimisation du profil dans des zones sélectionnées. La conception du poids aérodynamique réduit la masse inutile tout en maintenant le support structurel, contribuant ainsi à réduire la résistance à la rotation lors d'un fonctionnement à grande vitesse.
Le perçage au pistolet crée des canaux de lubrification internes dans la structure du vilebrequin. Associée à des ports d'injection directe d'huile, la conception du passage d'huile améliore l'apport de lubrification autour des zones critiques du tourillon.
Cette structure prend en charge le fonctionnement du vilebrequin dans des conditions impliquant des charges mécaniques plus élevées et une rotation continue.

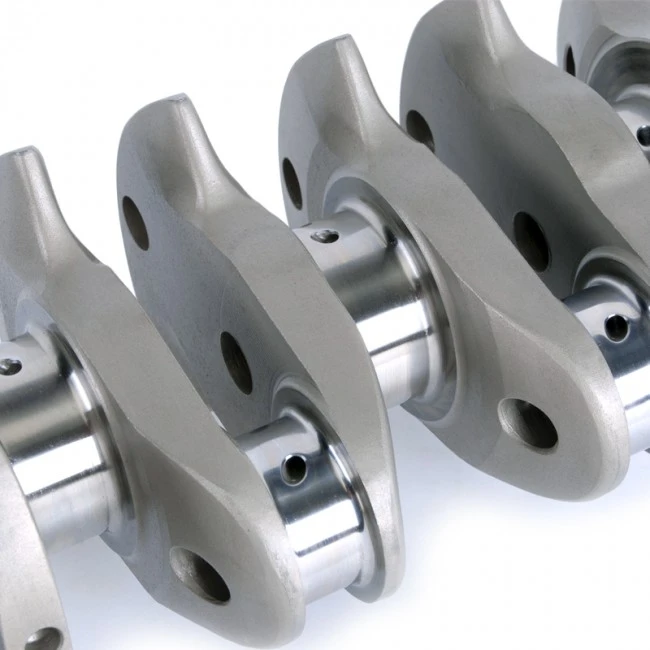

Les tourillons principaux et les tourillons de bielle nécessitent un usinage précis pour maintenir un bon contact avec les roulements, un équilibre du vilebrequin et un fonctionnement stable du moteur.

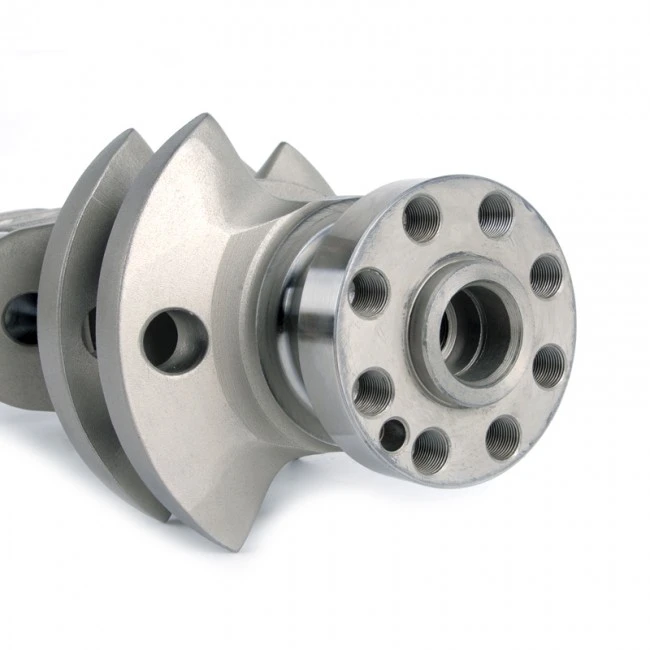

SHENGFA utilise l'usinage CNC pour obtenir un contrôle cohérent sur les dimensions des tourillons, les positions de passage d'huile, les interfaces de montage et la finition de surface, garantissant des performances d'assemblage fiables et une stabilité de fonctionnement à long terme.
L'usinage CNC prend en charge les structures de vilebrequin au-delà des configurations standard, y compris les modifications de géométrie, de profil de contrepoids, de disposition des passages d'huile et d'interfaces de connexion.
Cette capacité convient aux prototypes de moteurs, aux constructions modifiées et au développement spécialisé de vilebrequins.
L'usinage à partir de billettes préserve une structure matérielle cohérente. Combiné à l'expérience d'usinage CNC de Shengfa et à la connaissance des processus de forgeage, le vilebrequin est fabriqué en accordant une attention particulière à l'intégrité structurelle et à la précision d'usinage pour un couple de sortie élevé et des charges mécaniques répétées.
Il est couramment utilisé dans les moteurs de course, les systèmes d'alimentation lourds et les projets de moteurs spécialisés.
L'usinage CNC permet un enlèvement de matière contrôlé tout en conservant le support structurel requis. La répartition optimisée du poids réduit la charge de rotation inutile et améliore la réponse du vilebrequin.
L'usinage précis des tourillons et des contrepoids améliore également le contrôle de l'équilibre, contribuant ainsi à réduire les vibrations causées par une rotation inégale.
Le processus de production comprend la préparation des billettes, l'usinage grossier, l'usinage de précision des tourillons et des interfaces, le traitement du passage d'huile, la finition de surface et l'inspection dimensionnelle.

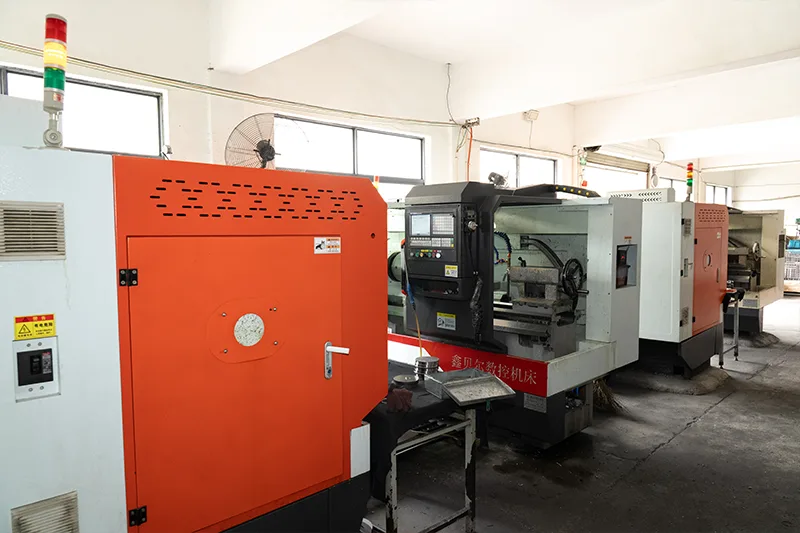

Shengfa utilise des tours CNC et des centres d'usinage CNC pour traiter des géométries complexes de vilebrequin avec une précision d'usinage contrôlée. Pour la production de composants associés, veuillez consulter notrePièces d'usinage CNCetService d'usinage CNC.

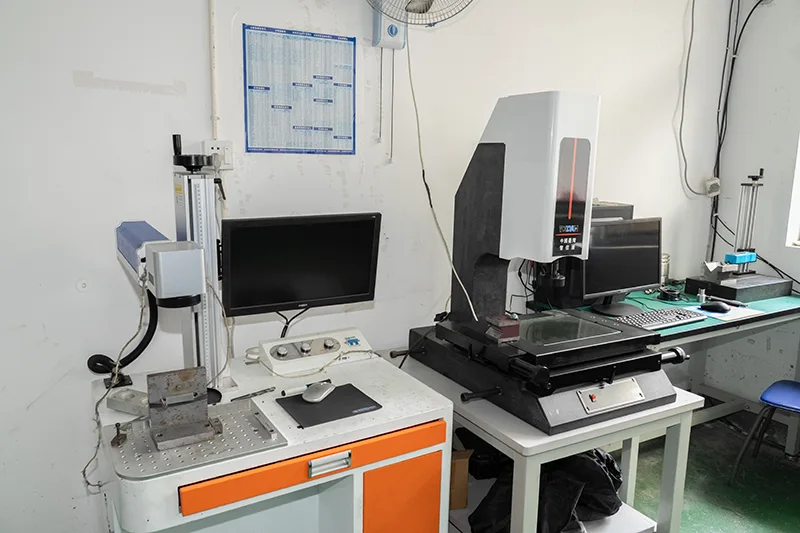

Shengfa applique plusieurs méthodes d'inspection pour vérifier les dimensions, l'état de la surface et la structure interne.
| Équipement d'inspection | Application |
|---|---|
| Machine à mesurer tridimensionnelle (MMT) | Précision dimensionnelle et vérification de la géométrie |
| Projecteur optique 2D | Inspection de profil et de contour |
| Testeur de rugosité de surface | Mesure de l'état de surface usiné |
| Machine d'inspection à rayons X | Inspection de la structure interne |
| Machine de nettoyage à ultrasons | Nettoyage de précision après usinage |
| Comparaison | Vilebrequin CNC | Vilebrequin forgé |
|---|---|---|
| Méthode de fabrication | Usiné à partir d'un matériau de billette solide | Formé par un processus de forgeage |
| Conception géométrique | Prend en charge le développement de vilebrequins spécifiques à une application | Limité par les outils de forgeage |
| Développement de contrepoids | Optimisé grâce à l'usinage CNC | Nécessite une modification de la matrice de forgeage |
| Demande de production | Projets prototypes et spécialisés | Applications de production répétées |
| Utilisation courante | Courses, moteurs modifiés, applications spéciales | Moteurs aux performances standards |
Les vilebrequins CNC billettes sont utilisés dans les projets de moteurs de course où l'équilibre, la précision des tourillons et la structure de lubrification affectent le fonctionnement du moteur.
La combinaison de l'usinage de billettes, des contrepoids optimisés et des passages d'huile internes prend en charge les configurations de moteur à grande vitesse.
Les moteurs lourds et marins génèrent des charges de couple continues sur les composants du vilebrequin.
La structure en billettes et la capacité d'usinage CNC permettent à la géométrie du vilebrequin et aux caractéristiques de lubrification de s'adapter à différentes conditions de fonctionnement.
Les moteurs prototypes et modifiés impliquent souvent des structures de vilebrequin non standard.
L'usinage CNC offre la précision nécessaire au développement à faible volume, aux constructions de moteurs modifiées et aux configurations spécialisées.
Fondée en 2007, Ningbo Shengfa Hardware fournit des services de fabrication de métaux de précision, notamment l'usinage CNC, le forgeage,moulage de précision, etmoulage sous pression.
Le système de production comprend des tours CNC et des centres d'usinage CNC pour le traitement de composants métalliques complexes.
Shengfa utilise la mesure CMM, l'inspection par projection optique, l'inspection aux rayons X, les tests de rugosité de surface et les équipements de nettoyage par ultrasons pendant la production.
Ces méthodes d'inspection prennent en charge la vérification dimensionnelle, l'évaluation de la surface et le contrôle des processus pour les composants usinés avec précision.
