SHENGFAPièces d'usinage CNC en acier inoxydablesont conçus pour les assemblages industriels nécessitant des connexions filetées, des trous de montage de précision et des surfaces de contact usinées avec précision.
L'adaptateur à bride filetée combine une interface de montage boulonnée avec une connexion filetée centrale. Le tournage CNC, le perçage, le fraisage et le filetage interne constituent la séquence d'usinage principale.
| Paramètre | Spécification |
|---|---|
| Type de pièce | Adaptateur à bride filetée usiné CNC |
| Matériau primaire | Acier inoxydable |
| Matériaux alternatifs | Acier au carbone, alliage d'aluminium |
| Structure principale | Bride circulaire avec bossage central surélevé |
| Caractéristiques de montage | Six trous traversants fraisés |
| Connexion centrale | Filetage interne avec épaulement de positionnement |
| Opérations d'usinage | Tournage CNC, perçage, fraisage, filetage intérieur |
| État des surfaces | Finition métallique telle qu'usinée |
| Dimensions et tolérances | D'après le dessin technique |
| Spécifications du fil | Diamètre, pas et tolérance désignés |
| Service de fabrication | Usinage OEM et ODM |
Les dimensions des brides, les positions des trous, les tolérances de filetage, la planéité et la rugosité de la surface sont définies par le dessin du composant.
La sélection des matériaux pour les pièces d'usinage CNC en acier inoxydable dépend de l'exposition à la corrosion, de la charge mécanique, des exigences de poids et des spécifications d'usinage.
| Matériel | Caractéristiques | Applications typiques |
|---|---|---|
| Acier inoxydable SUS304 | Résistance générale à la corrosion, bonne formabilité et large utilisation industrielle | Raccords industriels, connecteurs filetés et composants de montage |
| Acier inoxydable SUS316L | Résistance améliorée à de nombreux environnements contenant du chlorure par rapport au SUS304 | Composants exposés à des conditions corrosives plus exigeantes |
| Acier au carbone | Disponible en différentes qualités et niveaux de résistance ; une protection contre la corrosion peut être nécessaire | Assemblages mécaniques avec des exigences définies en matière de résistance et de coût |
| Alliage d'aluminium | Densité inférieure à celle de l'acier et bonne usinabilité | Composants légers là où les exigences de résistance et d'usure du filetage le permettent |
Le SUS304 convient à de nombreuses applications industrielles générales, tandis que le SUS316L peut être sélectionné pour les environnements impliquant une plus grande exposition aux chlorures. L'acier au carbone et l'alliage d'aluminium offrent des alternatives lorsque les propriétés mécaniques, le poids ou le coût ont la priorité sur la résistance à la corrosion de l'acier inoxydable.
Les six trous traversants fraisés fournissent l'interface de montage boulonnée de la bride. Le diamètre du trou, l'angle de fraisage, le diamètre du cercle primitif et les tolérances de position suivent le dessin de l'assemblage d'accouplement. Le placement précis des trous permet l'alignement avec les points de montage correspondants.
Le bossage surélevé abrite le filetage interne principal. Le diamètre, le pas, la profondeur et la tolérance du filetage déterminent la compatibilité avec le composant correspondant. L'épaulement de positionnement fournit une référence d'assise lorsque la conception de l'assemblage l'exige.
Le tournage CNC forme le profil circulaire et la géométrie de la face d'extrémité de la bride. Le diamètre extérieur, la concentricité, la planéité et la rugosité de surface spécifiés déterminent la précision dimensionnelle de la pièce finie. Les surfaces de contact fonctionnelles peuvent recevoir une finition supplémentaire lorsque le dessin l'exige.
Pour les pièces d'usinage CNC en acier inoxydable, la sélection des matériaux doit tenir compte de l'environnement d'exploitation et des conditions de fixation.
SUS304 couvre de nombreuses connexions industrielles générales. Le SUS316L est une option pour les applications avec une plus grande exposition aux milieux contenant du chlorure. L'acier au carbone peut convenir à des assemblages nécessitant des propriétés mécaniques spécifiques, tandis que l'alliage d'aluminium peut réduire le poids des composants.
L'engagement des filetages, les charges de fixation, l'usure des surfaces de contact et le risque de grippage affectent également le choix des matériaux. Pour les assemblages filetés en acier inoxydable, des fixations compatibles et des pratiques d'assemblage appropriées aident à réduire les dommages au filetage lors de l'installation.

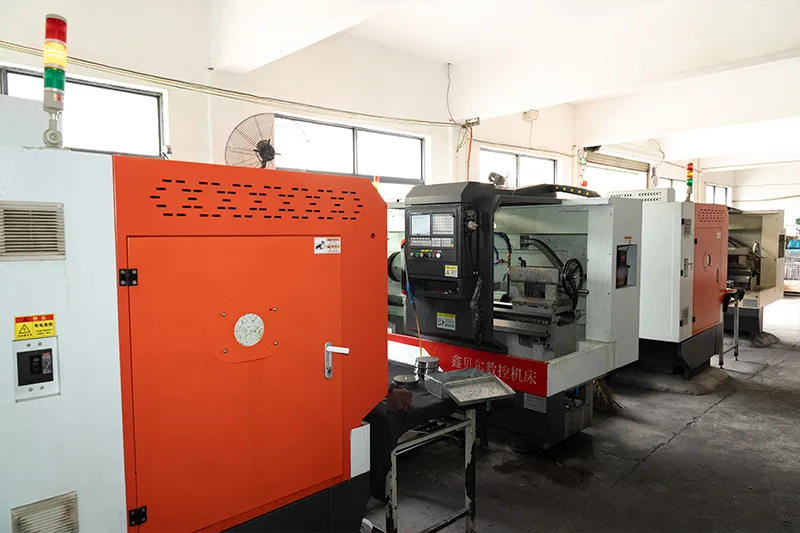

SHENGFAprocessus d'usinagepour les adaptateurs à bride en acier inoxydable couvre le tournage, le perçage, le fraisage, le filetage interne et la finition des bords.
Les paramètres de coupe et la géométrie de l'outil sont sélectionnés en fonction de la nuance d'acier inoxydable et des dimensions des caractéristiques. Le maintien de conditions de coupe efficaces permet de limiter l'écrouissage, tandis que l'évacuation des copeaux et la gestion du liquide de refroidissement favorisent un usinage stable.
Les filetages internes nécessitent un contrôle du diamètre, du pas, de la profondeur et de l'ajustement. Les six trous de montage doivent répondre aux exigences spécifiées en matière de position et de fraisage. L'ébavurage supprime les bords indésirables autour des trous, des fraisures et des ouvertures filetées sans altérer les dimensions fonctionnelles.
Le composant de référence a une finition métallique telle que usinée avec des marques de tournage visibles. Une finition supplémentaire peut être spécifiée en fonction des exigences de contrôle de la corrosion et de qualité de surface.
| Finition | Application |
|---|---|
| Tel qu'usiné | Conserve la surface tournée et les marques d'usinage visibles |
| Passivation | Favorise la résistance à la corrosion de l'acier inoxydable en éliminant certains contaminants de surface et en favorisant la couche protectrice passive |
| Polissage mécanique | Produit une surface plus lisse là où spécifié |
| Autres traitements spécifiés | Appliqué selon la compatibilité des matériaux et les exigences du dessin |
La passivation est un traitement de surface plutôt qu'un substitut à la sélection de la nuance d'acier inoxydable appropriée. Les spécifications de finition doivent identifier le processus requis et les critères d'acceptation.
Créé en 2007, SHENGFA Hardware fournitServices d'usinage CNC et de traitement des métauxpour les composants en acier inoxydable, en acier au carbone et en alliage d'aluminium. La production peut démarrer à partir de fichiers CAO, de dessins cotés ou de spécifications de composants, avec des opérations d'usinage sélectionnées pour correspondre à la géométrie de la pièce.

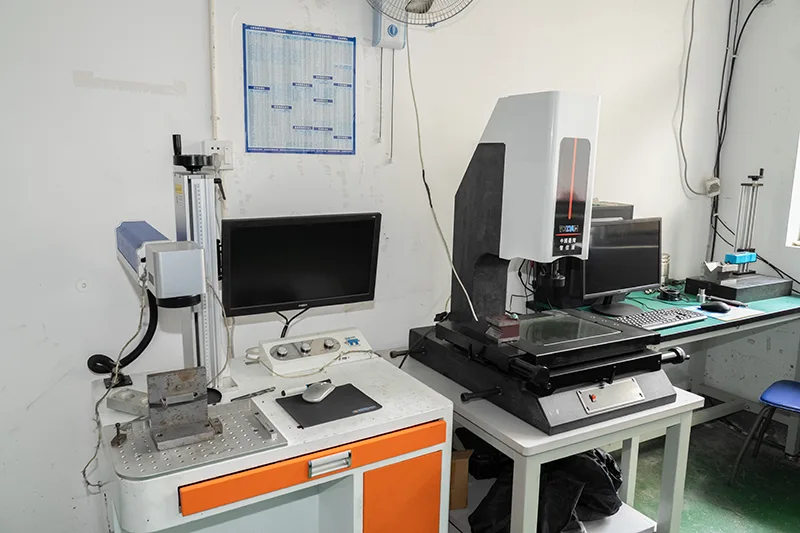

Pour les adaptateurs à bride filetée, la séquence d'usinage couvre le tournage de la bride, le perçage et le fraisage des trous de montage, le filetage interne et la finition des bords. Les dimensions des brides, la position des trous, l'ajustement du filetage, la géométrie de l'épaulement de positionnement et la rugosité de la surface constituent les principaux points d'inspection. Les équipements d'inspection répertoriés par SHENGFA comprennent des machines à mesurer tridimensionnelles (MMT), des projecteurs optiques 2D et des testeurs de rugosité de surface. Des équipements d'inspection aux rayons X sont également disponibles pour les applications nécessitant un examen de la structure interne.
SHENGFAServices OEM et ODMprendre en charge la production de composants basée sur des dessins, y compris les matériaux spécifiés, les normes de filetage, les tolérances dimensionnelles et les traitements de surface. La planification de la production prend également en compte la quantité commandée et la documentation d'inspection, reliant la séquence d'usinage aux exigences fonctionnelles du composant fini.
Pour les pièces d'usinage CNC en acier inoxydable, cette combinaison de processus d'usinage, d'équipement d'inspection dimensionnelle et de production basée sur des dessins prend en charge la fabrication de composants avec des interfaces de montage, des connexions filetées et des surfaces de contact définies. Pour demander un devis, fournissez le dessin de la pièce, la qualité du matériau, les spécifications du filetage, les tolérances critiques, l'état de surface et la quantité commandée.
Soumettez le dessin du composant, la qualité du matériau, les spécifications du filetage, les tolérances dimensionnelles, la finition de surface et la quantité commandée à SHENGFA Hardware pour un devis.
SHENGFA fournit des composants en acier inoxydable usinés CNC pour les connexions filetées, les ensembles de montage et d'autres applications industrielles, avec de l'acier au carbone et des alliages d'aluminium disponibles pour les projets nécessitant des propriétés de matériaux alternatives.
Envoyer une demandeUtilisez des matériaux de fixation compatibles, appliquez un lubrifiant anti-grippage adapté à l'acier inoxydable et contrôlez la vitesse et le couple de l'assemblage. Évitez de réutiliser les fils qui présentent des signes de grippage ou de déformation.
Spécifiez la norme de filetage, le diamètre nominal, le pas, la classe de tolérance et la méthode d'inspection sur le dessin. Les spécifications du filetage du composant d'accouplement doivent être confirmées avant la production pour éviter les problèmes d'ajustement.
La passivation élimine les contaminants de surface sans retirer intentionnellement le matériau de base, elle ne doit donc pas modifier les dimensions fonctionnelles. Les dimensions critiques et l'ajustement du filetage doivent toujours être vérifiés après la finition si le dessin l'exige.
L'angle de fraisage doit correspondre à l'angle de la tête de vis pour garantir une bonne assise et une bonne répartition de la charge. Un angle incorrect peut réduire la zone de contact et provoquer un desserrage ou des dommages à la surface sous l'effet des vibrations.
Oui. SHENGFA accepte l'usinage OEM et ODM à partir de dessins cotés ou de fichiers CAO. Des quantités de prototypes et de petits lots peuvent être proposées en fonction des matériaux, des tolérances, des exigences d'inspection et des spécifications de finition.
